Opis produktu
Jednofazowy.
Z otwieranym rdzeniem.
Przekładnia 1600/5.
Moc 7,5 VA.
Przekładniki prądowe proporcjonalnie zmieniają duże natężenia prądu na niższe wartości, przystosowane do zakresów pomiarowych urządzeń kontrolnych i pomiarowych.

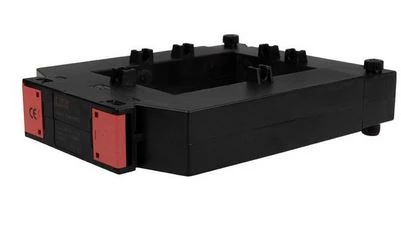

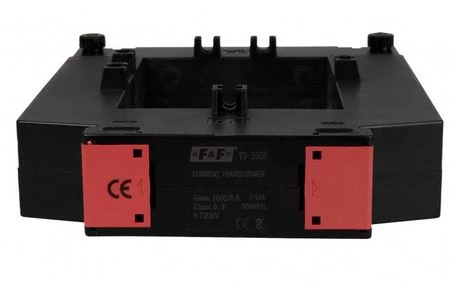

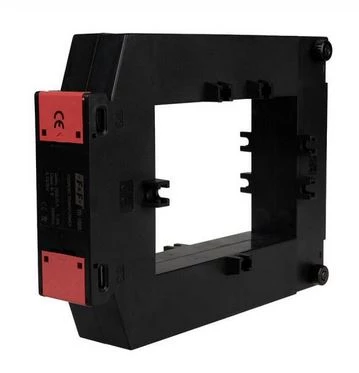

Działanie jednofazowego przekładnika prądowego z otwieranym rdzeniem TO-1600
Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika (P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.
Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową: IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd pierwotny mierzony; IPm - prąd wtórny mierzony.
Uwaga!
Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm².
Zalecane uziemienie zacisku S2.
Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).
Typjednofazowy
Budowaz otwieranym rdzeniem
Przekładnia lp/ls1600/5
Klasa0,5
Moc [VA]7.5 VA
Częstotliwość50÷60 Hz
Maksymalne napięcie pracy0,66 kV AC
Nr normyIEC 60044-1
Prąd wtórny nominalny Is5 A
Napięcie przebicia izolacji3 kV/1 min.
Współczynnik bezpieczeństwaFS ˂ 5
Przyłącze S1/S2zaciski śrubowe 4 mm²
Moment dokręcający0,5 Nm
Temperatura pracy-15 ÷ 50°C
Pozycja montażupionowa/pozioma
Montażtablica
Stopień ochronyIP20
